Descrição

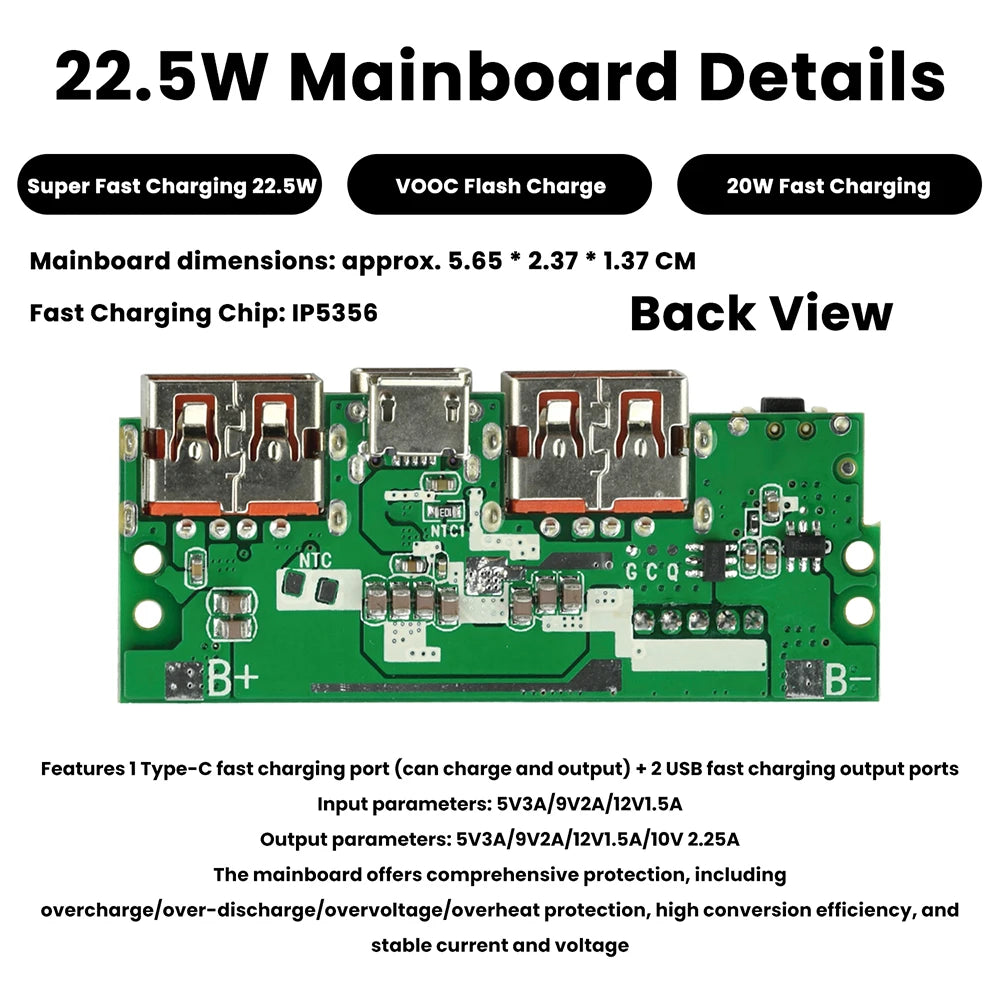

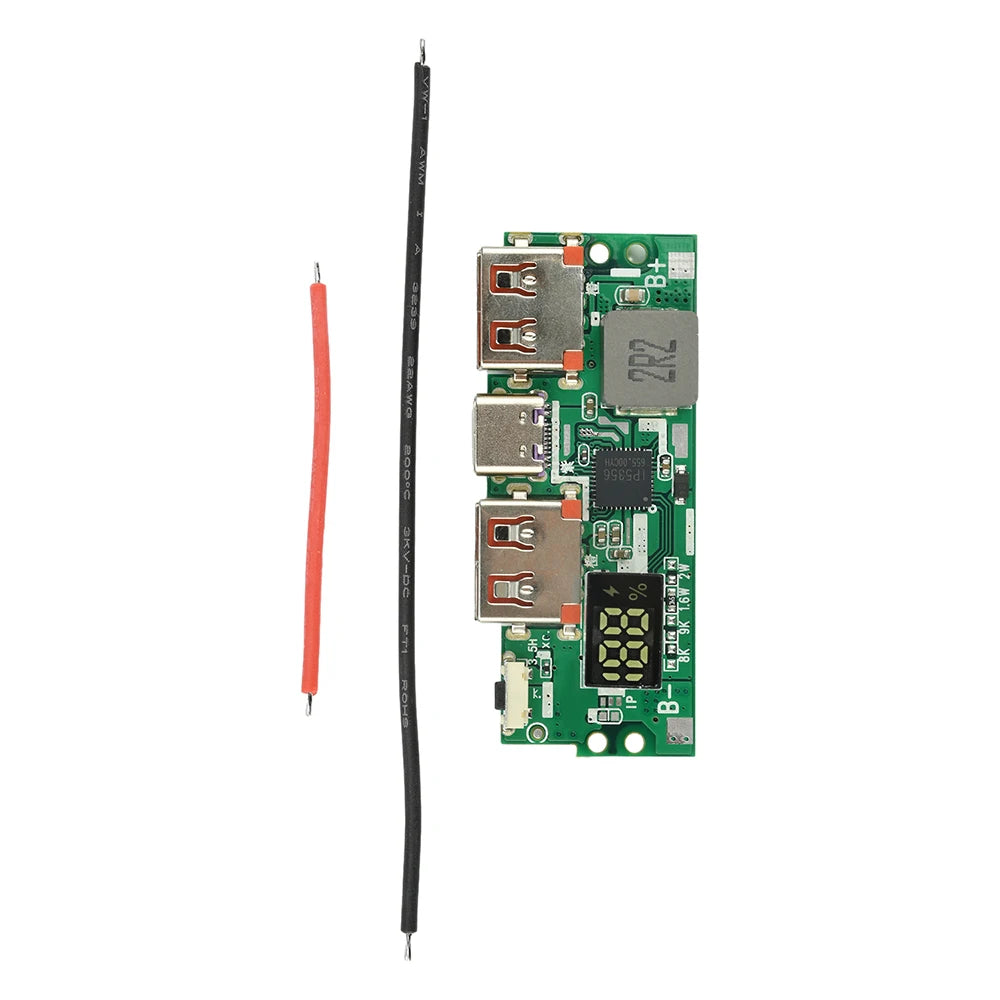

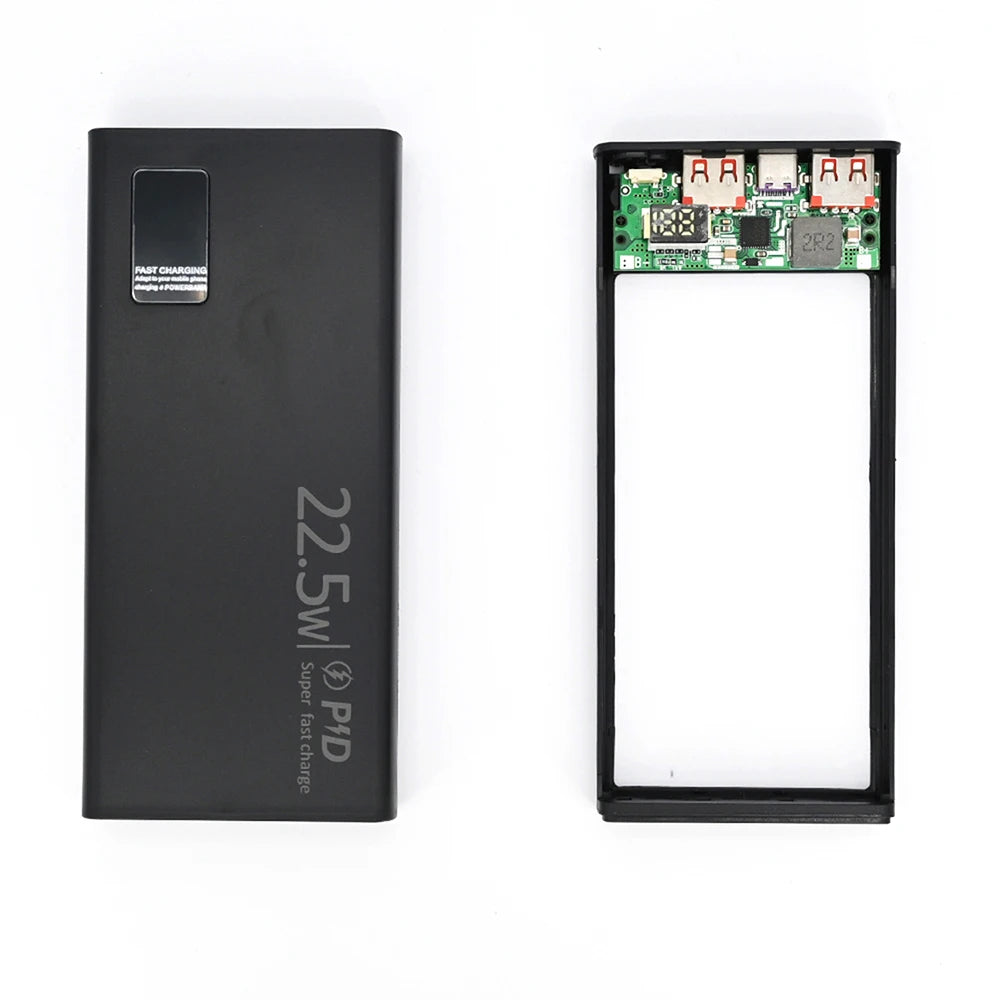

Módulo eletrônico de gerenciamento de energia e gabinete composto (Kit DIY) projetado para montagem e customização de bancos de energia portáteis de alta capacidade. O circuito integrado suporta o acondicionamento de até duas células prismáticas de polímero de lítio de 3,7V no padrão geométrico 1260110 (baterias não inclusas), associadas estritamente em paralelo para totalizar até 20000mAh. A placa-mãe de alta eficiência possui um barramento bidirecional USB Tipo-C compatível com Power Delivery (PD 20W) e suporte ao protocolo SuperCharge de 22.5W, além de duas saídas USB-A adicionais. O sistema requer processo de soldagem direta nos terminais metálicos (B+ e B-), eliminando perdas por resistência mecânica de contato e garantindo estabilidade na transmissão de altas correntes.

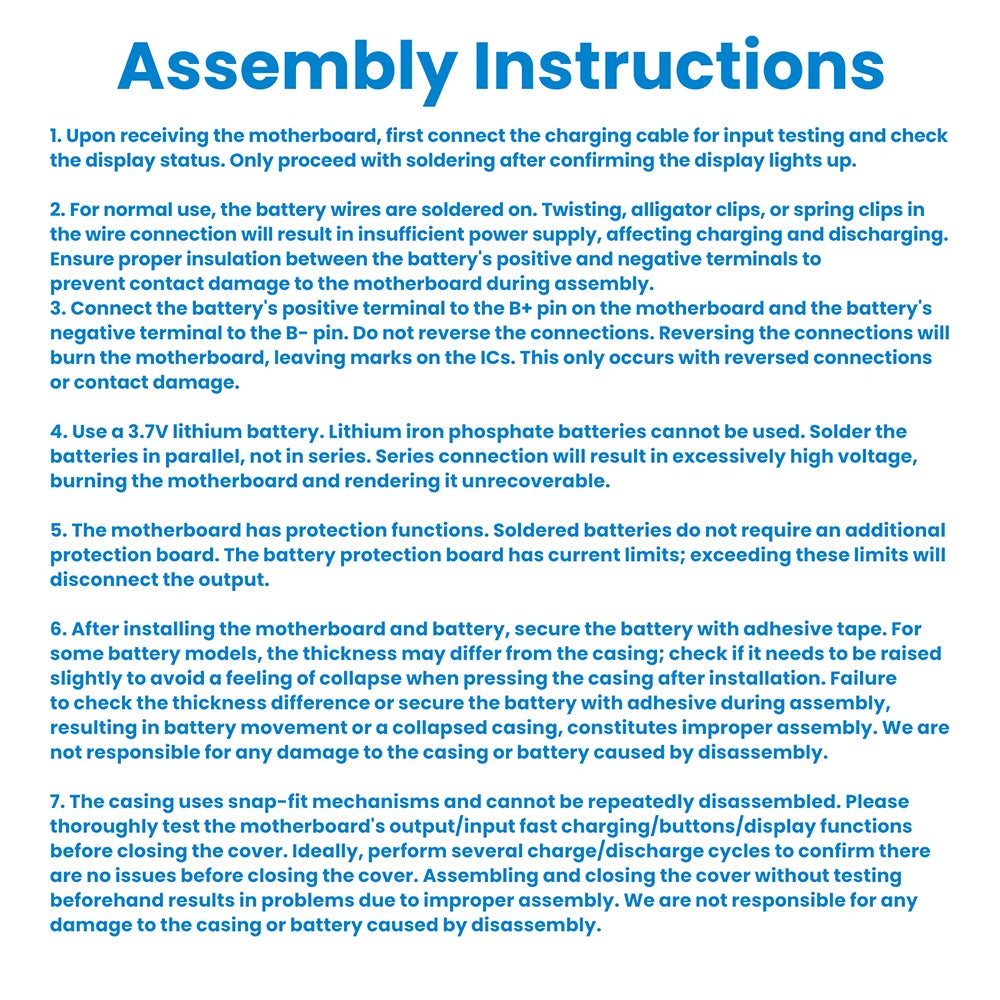

Nota Crítica de Montagem: O chassi externo utiliza fechamento por travas mecânicas permanentes (snap-on). Toda a validação funcional (input, output, transição de carga rápida e display) deve ser executada por ciclos de teste antes do selamento definitivo do gabinete. A associação das células deve ser obrigatoriamente em paralelo; conexões em série que excedam a tensão nominal de 3,7V causarão a queima imediata do circuito integrado de gerenciamento.
DIFERENCIAIS TECNICOS
-
Barramento Bidirecional Tipo-C Síncrono: Porta USB-C inteligente configurada para atuar dinamicamente tanto na alimentação rápida de periféricos (output até 12V/1.6A) quanto no reabastecimento acelerado do próprio banco de baterias (input até 12V/1.5A).
-
Controladora Multi-Protocolo de Carga Rápida: Chip de gerenciamento inteligente compatível com as principais arquiteturas públicas do mercado, chaveando automaticamente os perfis de potência (SuperCharge 22.5W e PD/VOOC 20W) de acordo com a impedância do dispositivo conectado.
-

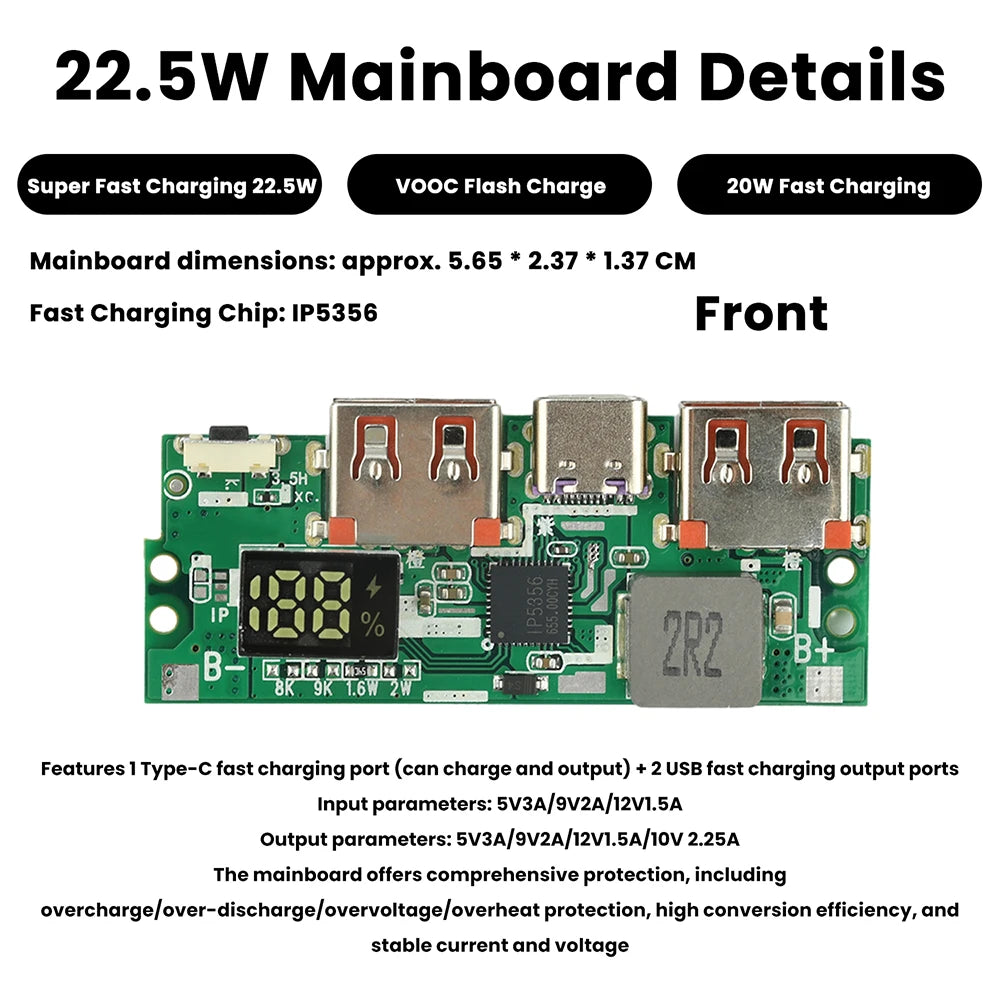

Módulo BMS Integrado Solder-on: A placa principal executa nativamente as funções de um Sistema de Gerenciamento de Bateria (BMS), oferecendo proteção redundante contra sobrecarga, sobredescarga, sobretensão e corte por sobretemperatura, dispensando o uso de placas de proteção individuais nas células de lítio.
-

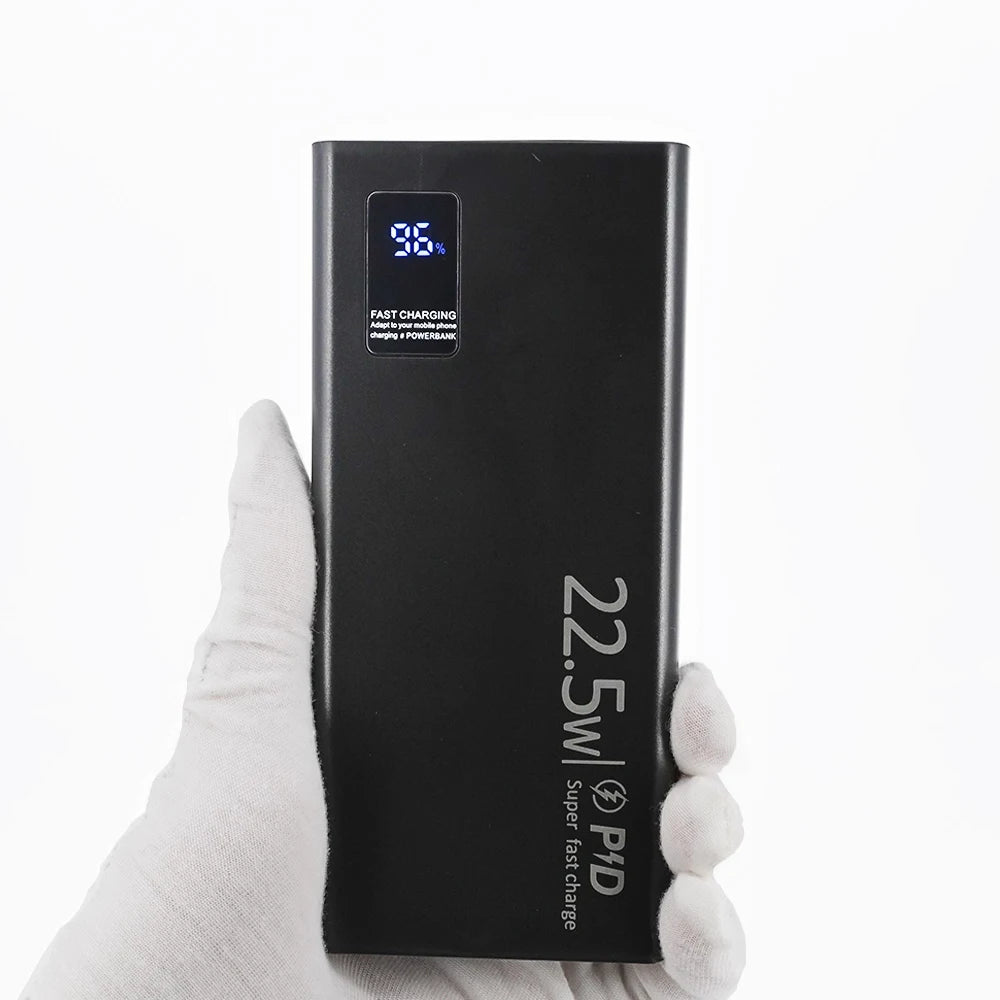

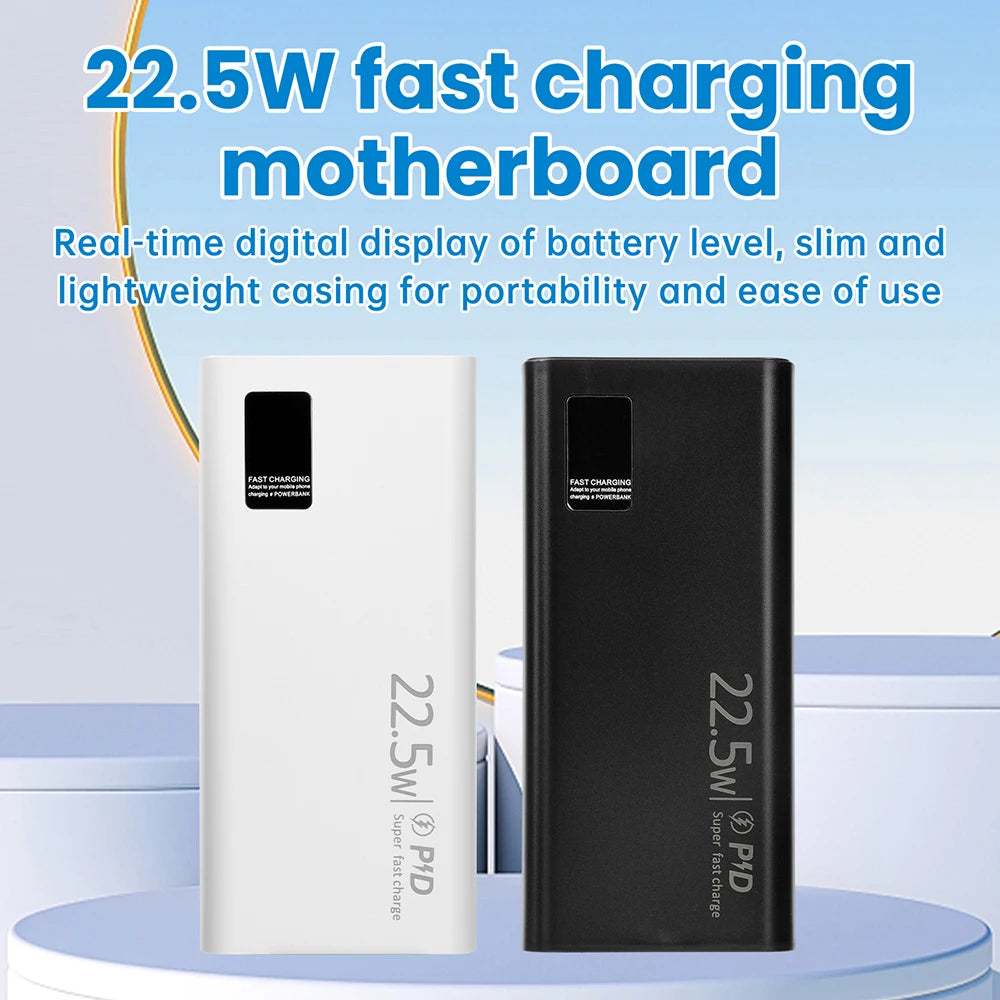

Telemetria de Carga com Autocalibração: Display digital LED integrado acoplado a um circuito indicador passivo com função de autoaprendizado (Coulomb counter), que calibra a precisão do percentual de autonomia exibido após os primeiros ciclos completos de carga e descarga.
-
Interface de Saída Tripla Concorrente: Distribuição de energia através de três portas físicas (1x USB-C + 2x USB-A), permitindo a conexão simultânea de múltiplos dispositivos em modo de carregamento convencional estável.

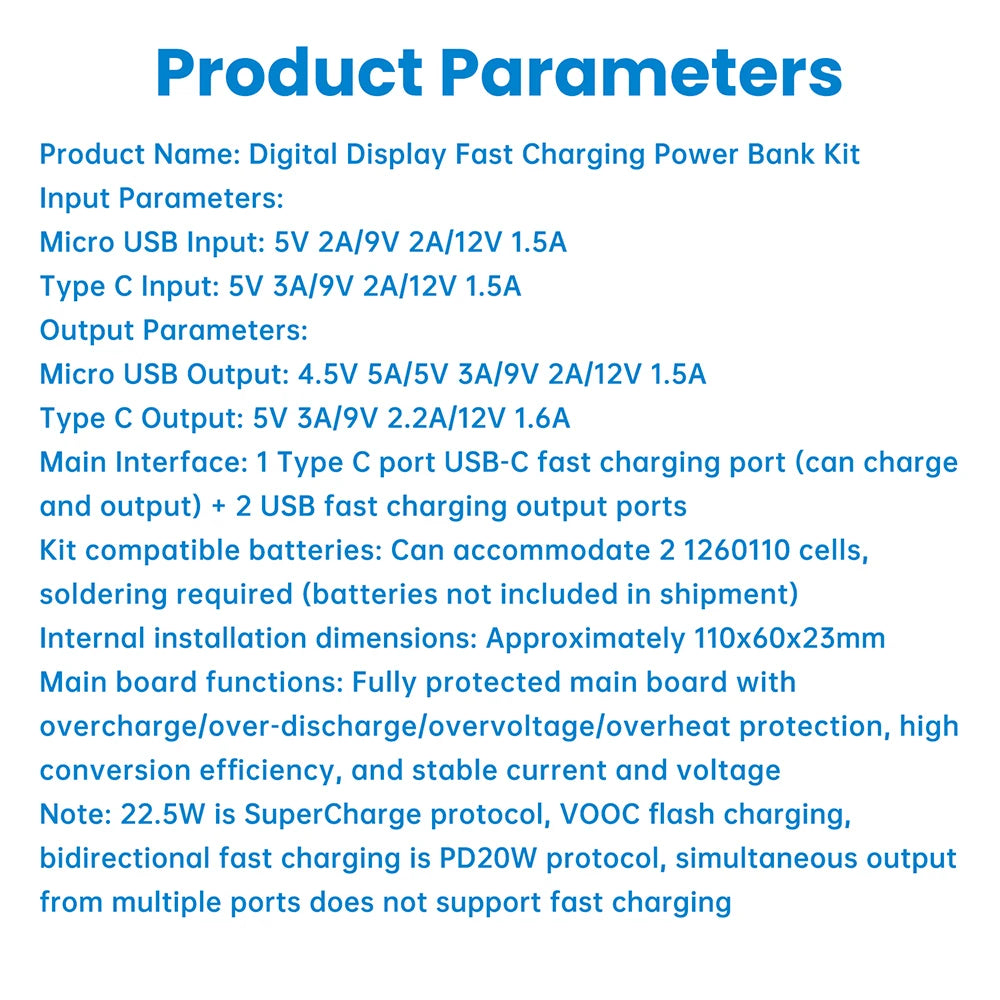

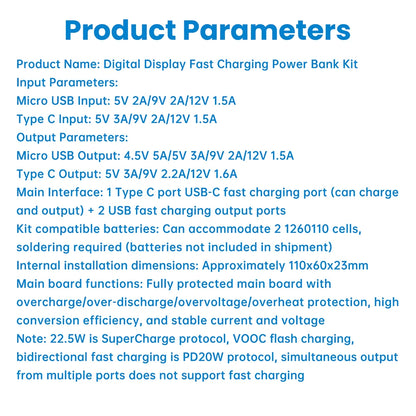

ESPECIFICACOES TECNICAS
-
Marca: diymore
-
Tipo de Dispositivo: Módulo Eletrônico e Gabinete para Power Bank DIY (Kit de Montagem)
-
Encapsulamento do CI: TQFP
-

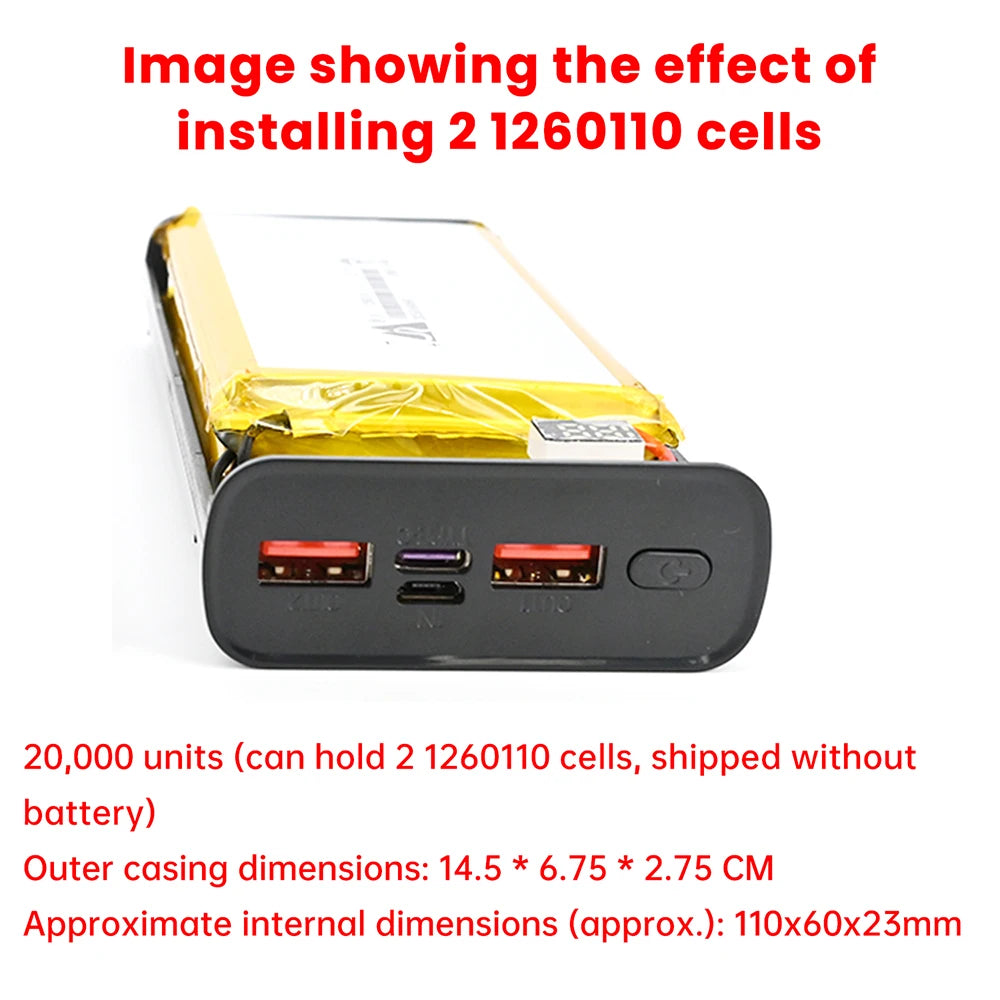

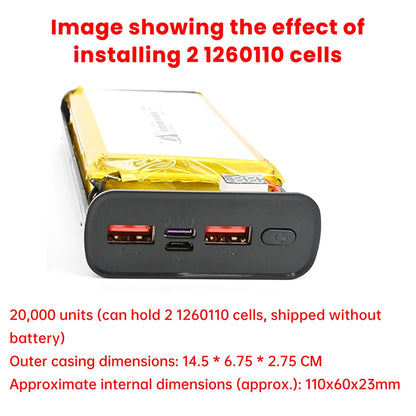

Compatibilidade de Células: 2x Baterias de Lítio 3,7V Padrão 1260110 associadas em Paralelo (Não suporta baterias LiFePO4 ou ligações em série). Células não inclusas.
-
Potência Máxima do Barramento: 22.5W (Protocolo SuperCharge) | 20W (Protocolo PD / VOOC)
-
Matriz de Entrada (Input):
-
Micro USB: 5V / 2A | 9V / 2A | 12V / 1.5A
-
USB Tipo-C: 5V / 3A | 9V / 2A | 12V / 1.5A
-
-
Matriz de Saída (Output):
-
Micro USB (Circuito): 4.5V / 5A | 5V / 3A | 9V / 2A | 12V / 1.5A
-
USB Tipo-C: 5V / 3A | 9V / 2.2A | 12V / 1.6A
-
-

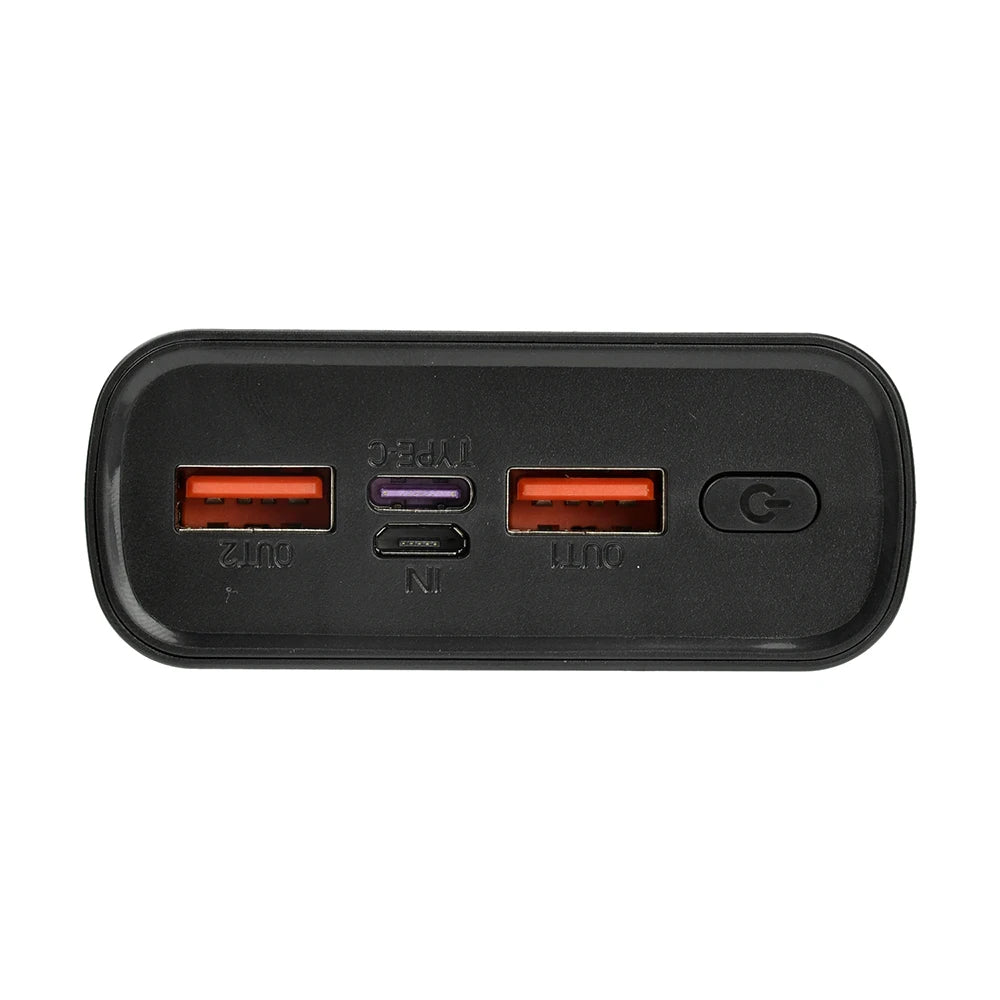

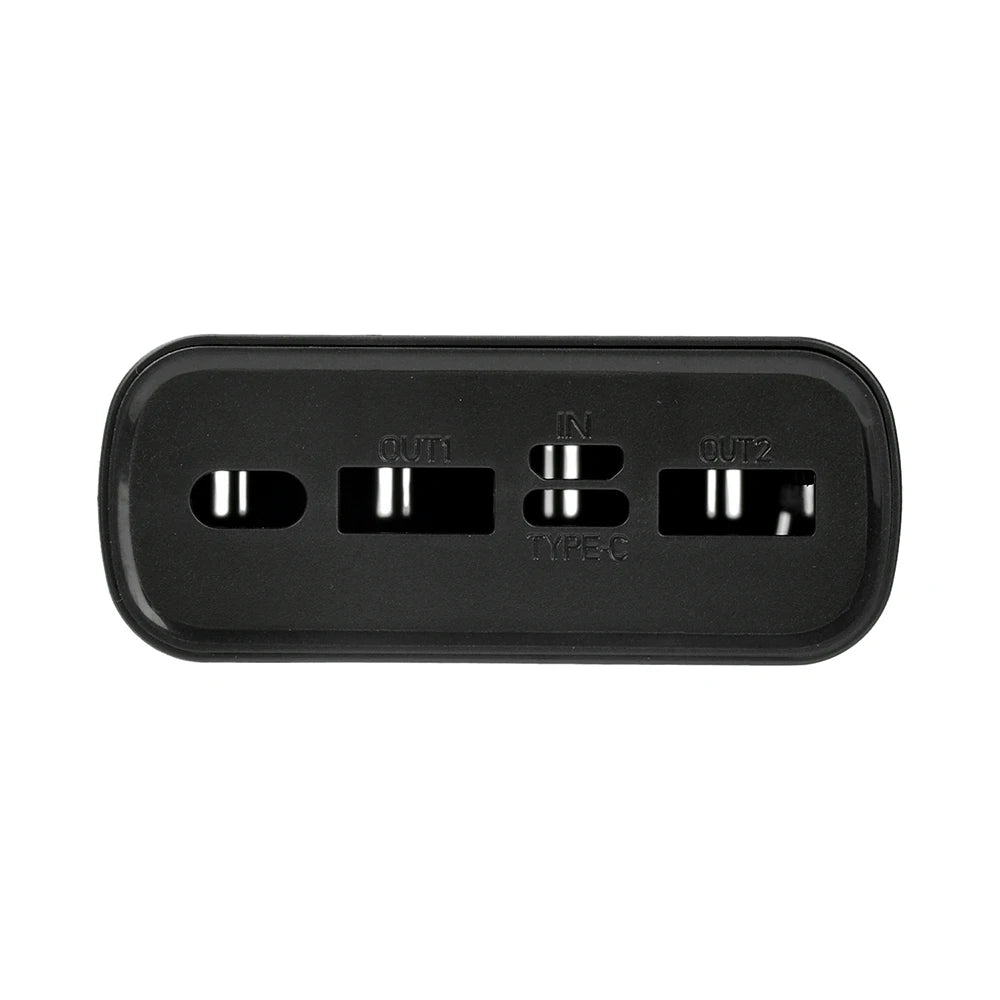

Configuração de Portas: 1x USB-C (Bidirecional) + 2x USB-A (Output) + 1x Micro USB (Input)
-

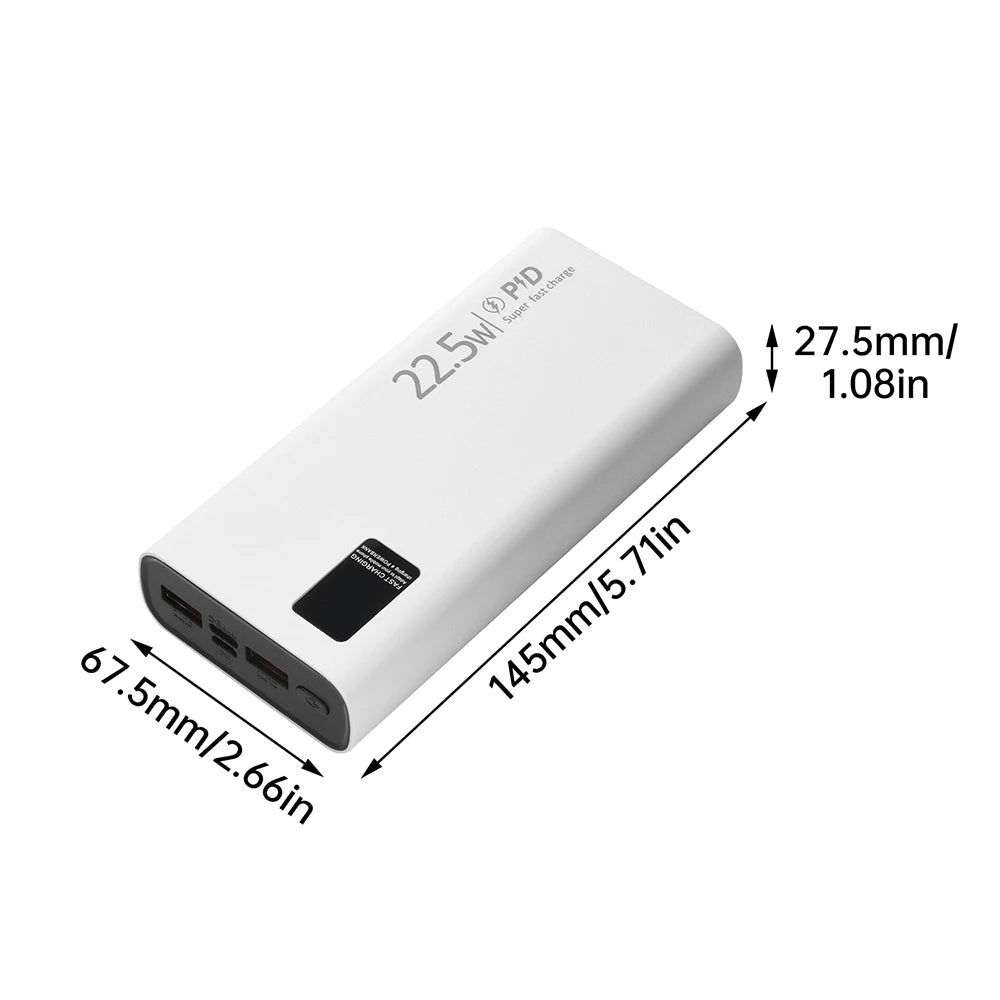

Dimensões do Alojamento Interno: Aproximadamente 110 mm x 60 mm x 23 mm
-
Material do Chassi: Polímero estrutural injetado
-
Proteções Integradas: Sobrecarga, sobredescarga, sobretensão e superaquecimento
-

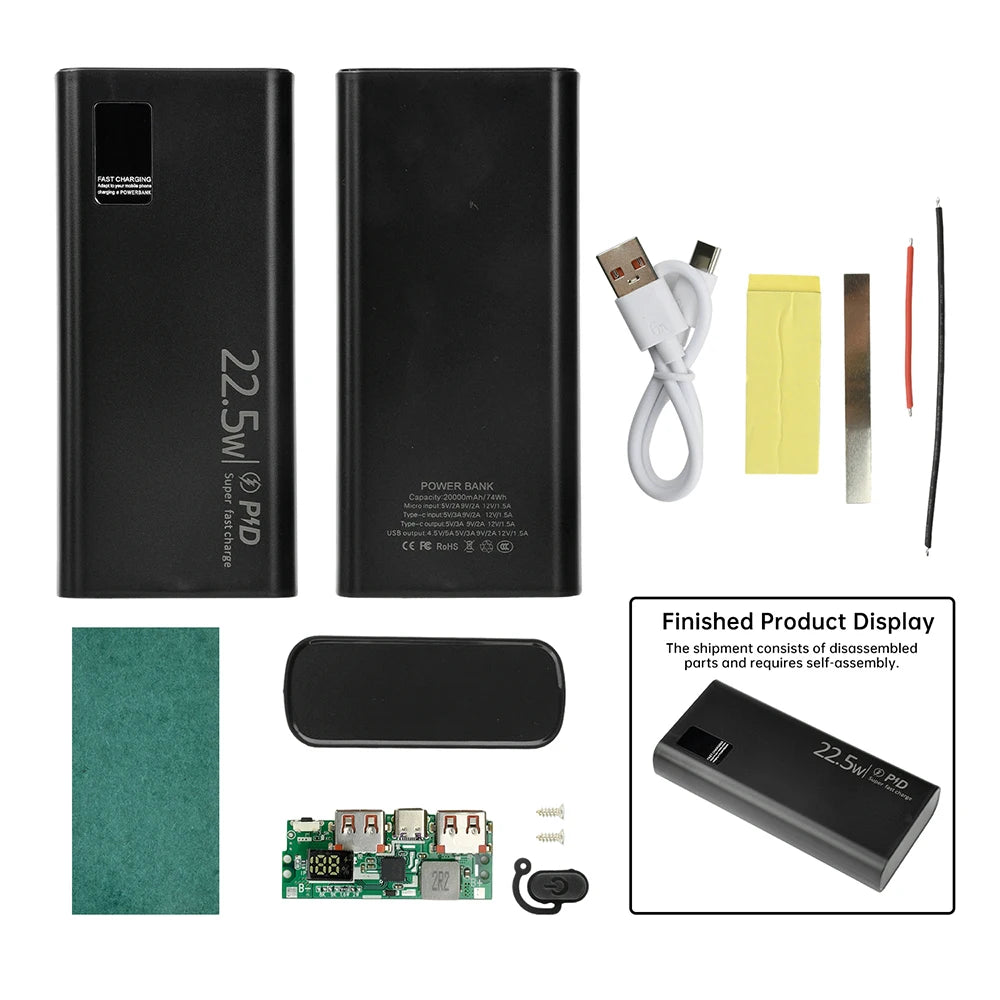

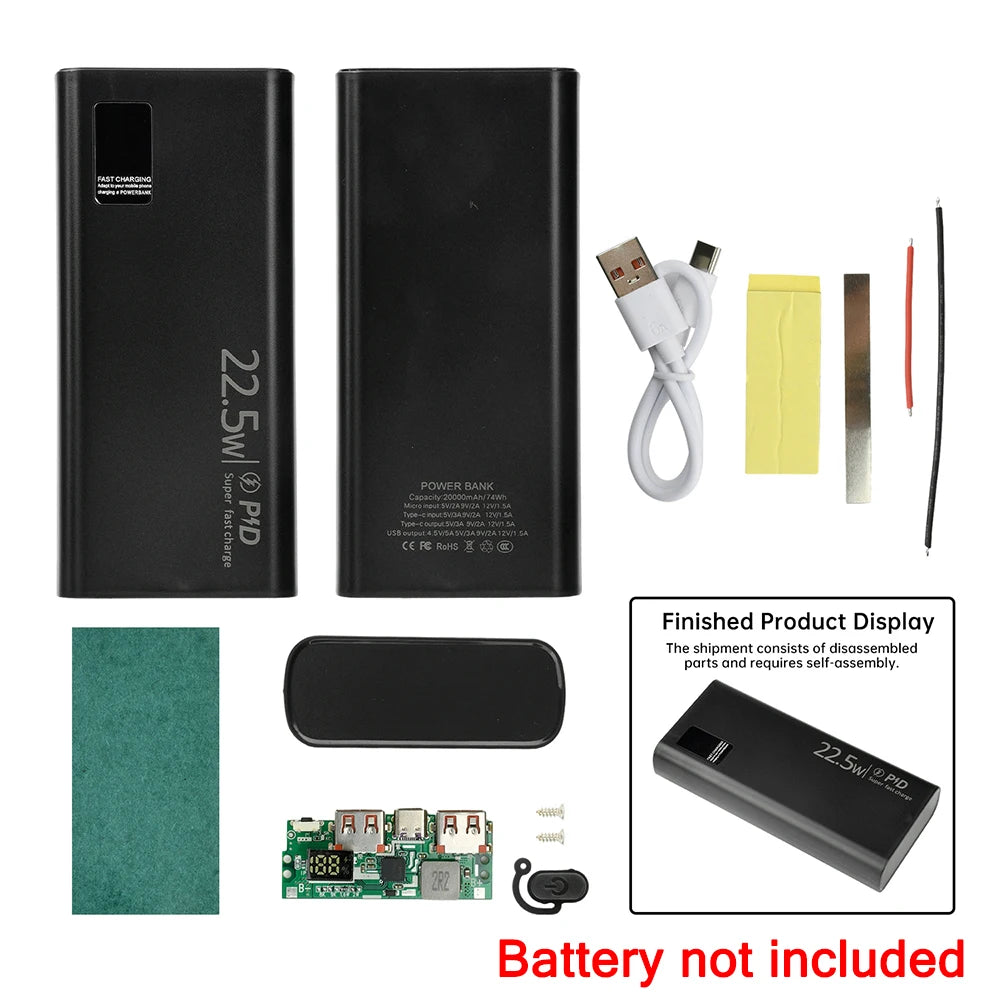

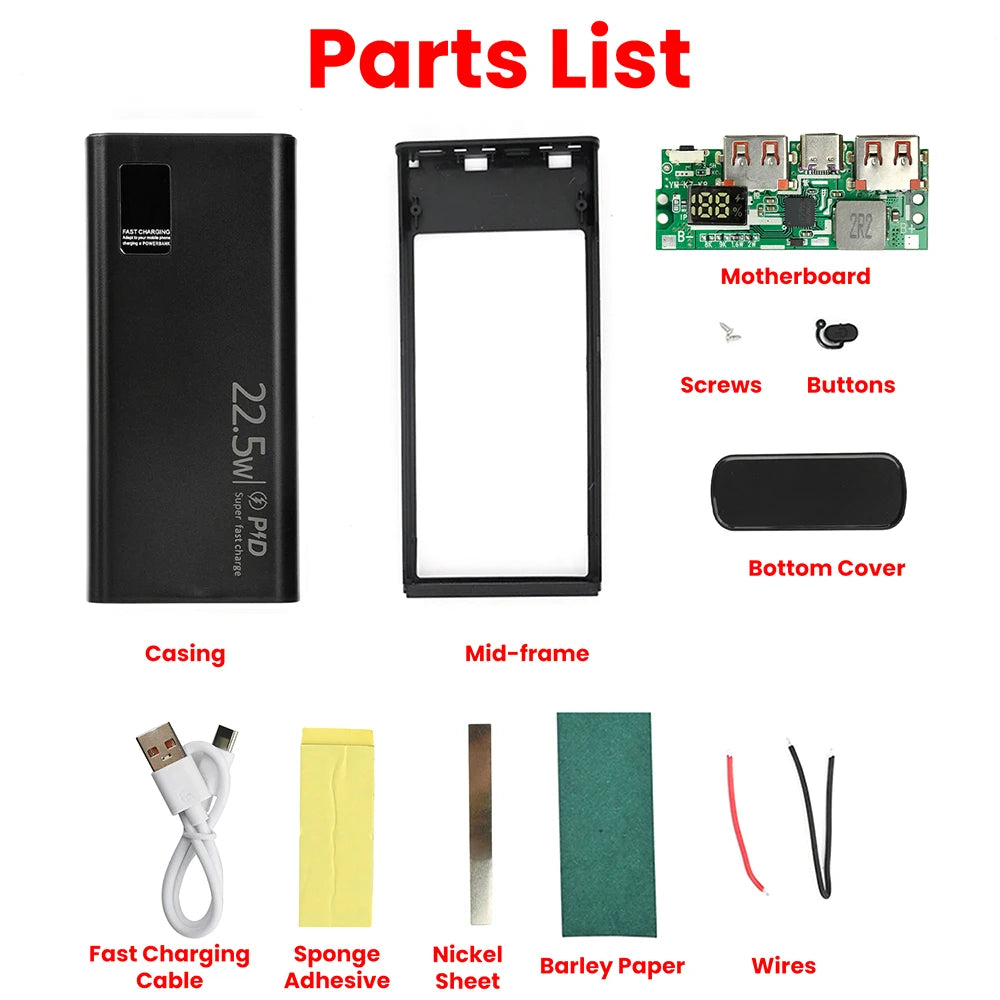

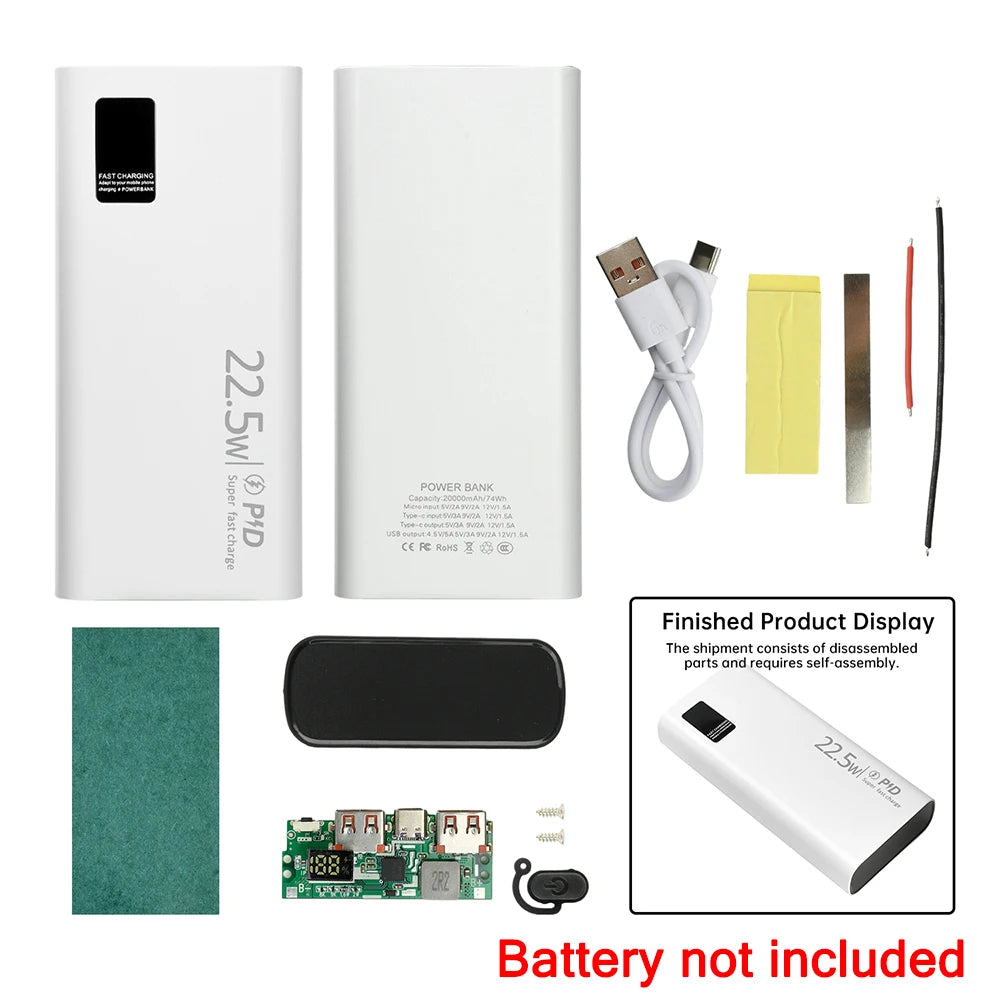

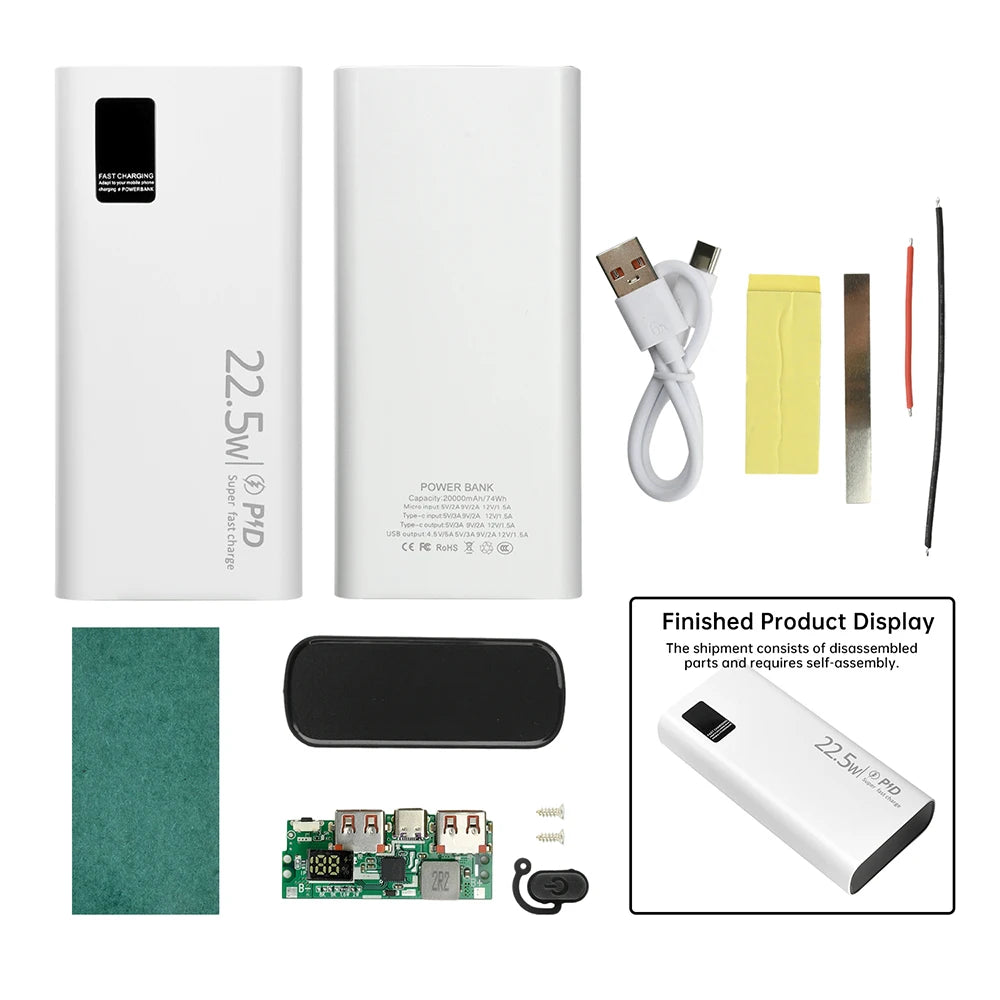

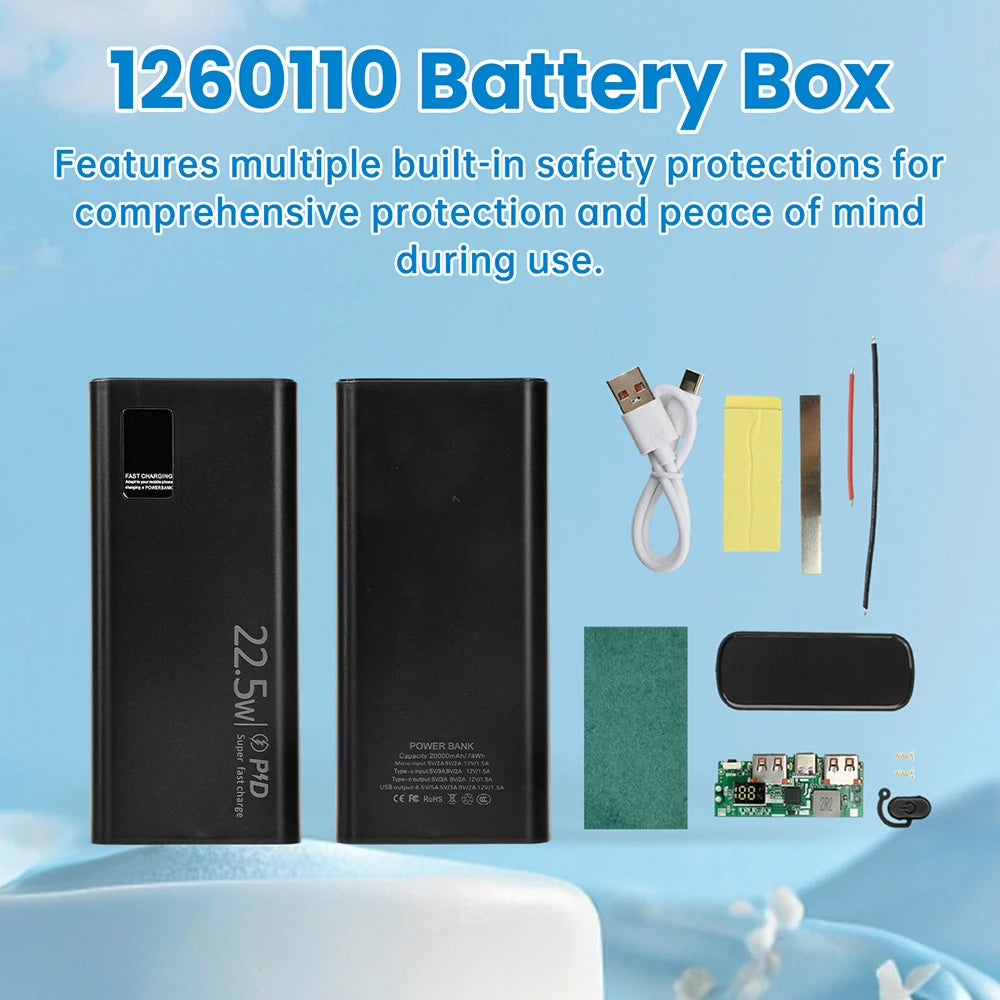

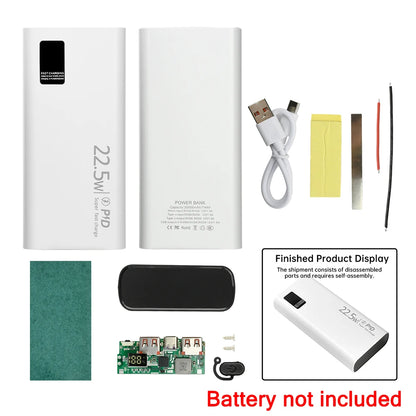

Conteúdo da Embalagem: 1x Placa-mãe com display digital integrado, 1x Conjunto de chassi/gabinete externo snap-on
-
